首页 > 产品展示 > 射频切换箱 > 手机测试射频切换盒
手机测试射频切换盒 - 手机测试射频切换盒
手机测试射频切换盒
产品编码:AT510-RFIF
AT510-RFIF 射频切换盒专用于AT510 射频生产测试系统中的射频信号切换,以实现一拖二、一拖多、二拖多等测试功能,AT510-RFIF是进行仪表复用及并行测试的核心系统组件,并可根据客户需要定制。
↘ 下载产品规格书
↘ 下载产品说明书
↘ 联系我们




功能特点

产品指标如下:

1、频率范围:DC ~ 3GHz / 18GHz
2、最大功率:>10W (冷切换:断开射频信号,切换后再加上射频信号。)
3、各端口的驻波比VSWR:<1.20(<3GHz)
4、指定端口间的隔离度Isolation:>80dB (<3GHz )
5、插入损耗Insertion Loss:<0.5dB(<3GHz )
6、开关切换时间:<20ms
7、开关使用寿命(冷切换):>1百万次,可选延长寿命至>5百万次
8、串口控制,指令集简单易用。
9、未连通端口可选自动连接50Ω匹配负载。

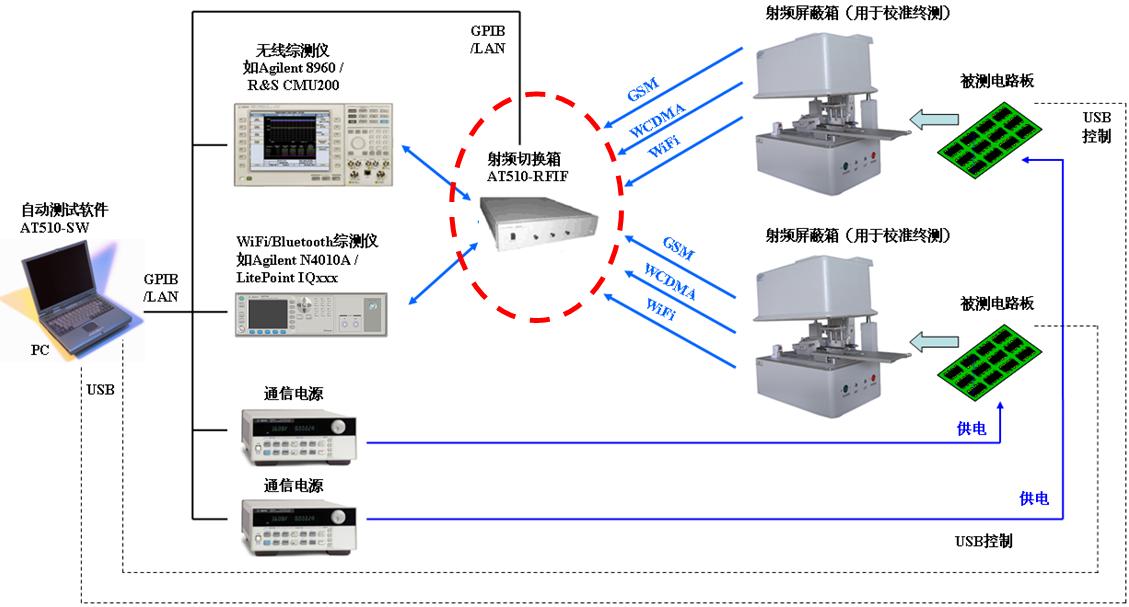

系统结构

更多信息

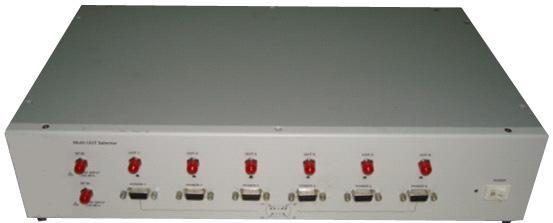

Product Photo:
